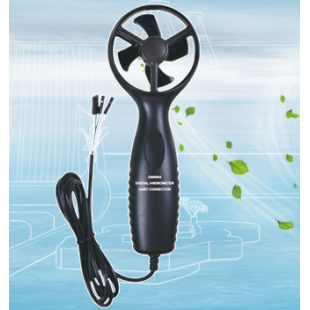

1. 电器参数
|
工作电流 |
||||
|
单位 |
最小值 |
典型值 |
最大值 |
|
|
mA |
7 |
8 |
10 |
|
|
工作电压 |
||||
|
单位 |
最小值 |
典型值 |
最大值 |
|
|
V |
3.6 |
5 |
9.5 |
|
2.误差
|
风速测量误差 |
|||||
|
单位 |
测量范围 |
解析度 |
Threshold |
精确度 |
|
|
m/s(米/秒) |
0 ~ 4 5 |
0 . 1 |
0 . 8 |
± 3% ± 0. 1 dgts |
|
|
ft / min(呎/分) |
0 ~ 8 8 0 0 |
19 |
157 |
± 3% ± 1 0dgts |
|
|
knots(海哩/时) |
0 ~ 8 8 |
0 . 2 |
1.6 |
± 3% ± 0. 1 dgts |
|
|
km/hr(公里/时) |
0 ~ 1 4 0 |
0.3 |
2.9 |
± 3% ± 0. 1 dgts |
|
|
mph(英哩/时) |
0 ~ 1 0 0 |
0.7 |
1.8 |
± 3% ± 0. 1 dgts |
|
|
风温测量误差 |
|||||
|
单位 |
测量范围 |
解析度 |
精确度 |
||
|
℃ |
-1 0℃~50℃ |
0.2 |
± 0.2℃ |
||
|
°F |
14°F ~ 122°F |
0.36 |
± 3.6°F |
||
3. 通讯接口
|
接口定义 |
|
|
红色 |
DC电源输入(3.6~5V) |
|
绿色 |
RXD |
|
白色 |
TXD |
|
黑色 |
GND |
4.产品规格
|
产品尺寸 |
66 * 29.5 * 178mm |
|
产品重量 |
83.7g |
|
操作温度 |
0℃ ~ 5 0℃ (3 2°F ~1 2 2°F) |
|
储存温度 |
- 2 0℃ 6 0℃ ( - 4°F 1 4 0°F) |
5.通信协议
5.1 概述
本协议用于是约定本风速计（下位机）与上位机（电脑或智能设备）进行命令控制和数据交换的通信协议，采用UART规范，便于开发人员进行二次开发。
5.2 涉及范围
《协议》中规定的功能主要有：
1)上位机通过命令控制风速测量模块完成指定任务，如获取风速、风温数据等；
2)接收超时、接收的响应不是确认相应、接收校验和不正确、接收长度字节非法，则为本次通讯失败故障，可立即重发一次命令。
5.3 专用术语
上位机：管理风速测量模块的专用智能设备；
下位机：本风速计；
RS232：一种2线串行通讯标准，可支持双工串行近程通讯；
5.4 物理接口
5.4.1 串行通信口电气标准
模块用TTL电平(3.3V)以RS232协议方式与上位机通讯
5.4.2 信息传输方式
采用异步方式，1个起始位，8个数据位，1个停止位，无校验位。
5.4.3 数据传输速率
支持波特率19200bps。
5.5 通信方式
5.5.1 基本过程
上位机与模块是主从关系，上位机为主节点，模块为从节点。
模块上电或复位后，处于接收状态，
等待上位机发出命令，模块以命令指定命息格式上报上机位。
5.5.2 命令信息数据帧格式如下：
|
长度 |
命令 |
信息域 |
校验字 |
其中：
长度：1个字节的整形数，等于长度+命令字+信息域+校验字字节数之和
命令：1个字节，命令的信息；
信息域：命令的参数，0个字节或多字节。
校验字：1个字节，一帧字节的累加和。
其中命令字各位定义如下：
BIT： 7 6 5 4 3 2 1 0
|
|
|
|
|
|
BIT7：为1时重置风速最大值，最小值，平均值。为0时则连续测试。
BIT6：为1风速单位为摄氏，为0时为华氏。
BIT5--4：00时获取当前风速值，01为获取最大风速值，
10为获取最小风速值，11为获取平均风速值，
BIT3：未定义，为0
BIT2—0：风速单位
000时为M/S , 001时为Km/h, 010时为Ft/min,
011时为Knots, 100时为Mph。
信息域：上位机无。
模块定义如下：第1，2个字节，风速值，高字节在前，低字节在后，量纲为0.1。
第3个字节，蒲氏风级值。
第4，5个字节，风温值，高字节在前，低字节在后，量纲为0.1。5.5.3 通信举例1：
上位机发送：03 80 83
模块发送： 08 80 00 0C 01 02 F3 8A
结果：当前风速1.2M/S, 蒲氏1级风,华氏75.5度，
并重置最大风速值，平均风速值，最小风速值为当前风速值。
通信举例2：
上位机发送：03 51 54
模块发送： 08 51 01 0C 08 00 FC 6A
结果：最大风速值26.8Km/h, 蒲氏8级风,摄氏25.2度。
赠送：
1. 本风速计与电脑通信软件
2. 串口调试工具
