电池专用分选称重系统
型号：HKD-F001
使用说明书
注意事项：
1、严格按照本说明书操作；
2、天平应该放于稳定的工作台上；
3、避免震动、阳光照射及气流；
4、环境和工作电压符合技术指标上的要求；
5、严禁对秤盘进行冲击和过载。
香港沃尔德工业集团
深圳市沃尔德电子商务有限公司
地址：深圳龙岗区龙岗路11号庆丰大厦515-516室
邮箱：henkood@163.com
电话: 400-687-9117
传真：0755-88846377
业务：蒋先生13342996639
技术：余先生13316986185

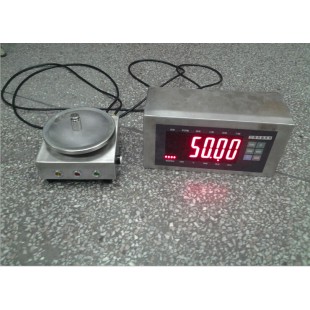

名称：恒科达牌电池专用分选称重系统（三段式分选天平）
型号：HKD-F001
一．产品介绍
分选天平是由香港沃尔德工业集团公司下属企业：深圳市沃尔德电子商务有限公司专门为电池生产企业研发生产的一款分选报警防腐称重产品（品牌：恒科达）：
1、 该款产品根据电池行业操作环境要求开发的产品重量筛选系统，（1）通过声音报警提示判断产品重量；（2）通过红色、绿色、黄色指示灯判断产品重量；（3）通过大屏幕显示称量；以上3个功能可以同时实现，达到直观易辨，可以轻松辨别“没注”；“少注”；“多注”，大大降低了操作员的视觉疲劳。
2、 同时在秤体上安装了一“置零”按键，方便操作员在工作时给电子天平清零，而不用去按称重仪表上的“置零”按键，提高了操作员的工作效率。
3、 电子天平采用分体式结构，显示控制系统与称重传感器系统分离，只把秤台放在工作区域使用。秤体全部采用SUS304不锈钢线切割制成，在连接处打上耐腐蚀的密封胶，秤体采用防倒流设计，减小了腐蚀性液体流到秤体里，腐蚀传感器，大大降低了电子天平的故障率；
4、 同时还预留多个扩展接口，方便二次开发使用。（包括可以接第二显示屏，连接打印机，连接电脑等）。
二、产品特点
1、恒科达牌系列电子天平是采用高稳性传感器和单片微机组成的智能化天平。它解决了目前国内外电阻应变式传感器带来的蠕变、线性等问题。它具有去皮、记忆、置零、自校、单位转换、交直流两用等功能。
2、本天平称量准确、快速稳定、操作简单、功能齐全，适用于环境较恶劣（潮湿、腐蚀等环境）的电池行业、化工、水产等单位。
3、防腐防水；
4、用SUS304不锈钢材质，也可以选择SUS316不锈钢制作；
5、分体式，称重系统和显示系统分开；
6、可以接第二显示屏，连接打印机，连接电脑等
三、产品用途
适用于环境较恶劣（潮湿、腐蚀等环境）的电池行业、化工、水产等行业单位的计量称重。
四、技术参数
最大秤量：300g
精度：0.01g
称盘尺寸：Φ135mm
秤体：SUS304不锈钢/SUS316不锈钢
传感器：我公司设计国外生产
备注：产品称量可以根据客户需求定制：
1000kg/500kg/200kg/100kg/60kg/30kg/15kg/6kg/3kg/1.5kg/1000g/600g/300g/200g
五、使用操作
将产品置于稳定、平整的工作台上，应避免产品震动、阳光照射、气流及强电磁波干扰；
使用环境：温度界限：5度---35度，温度波动度：5度/小时，相对湿度：50%---85%
（一）、开机
通电后，仪表进入笔划自检，如果秤台上的重量在开机置零范围内，进行自动置零，并进入称重状态。否则仪表给出提示并且显示此重量。
（二）、按键操作说明
在标定和参数设置状态下，部分按键将执行以下的功能：
1、[置零]键执行“加1”功能，按下[置零]键后，指示灯对应位数字就加1，加到9后自动 归零。
2、[除皮]键执行“移位”功能，按下[除皮]键后，指示灯位右移1位，到最小位后自动移至 最高有效位。
3、[#]键执行“确认”功能，按键后会将设定的数据保存至仪表。
4、[清除]键执行“退出”功能，按下则会退出标定状态或者设置状态。
[*]键执行“切换参数”功能，按下则会进入下一个参数设置状态。
（三）、称重操作
1、置零：
按下[置零]键，可以使仪表处地置零范围的数据回零，只有稳定灯亮后才能进行置零操作。
2、除皮：
在称重状态下，显示重量为正且稳定灯亮时，按下[除皮]键，可将显示的重量值作为皮重扣除，此时仪表显示净重为0，净重灯亮，在毛重为0的情况下，再按下[除皮]键，储钱有即清除皮重值。
{注}毛重是负值时不能除皮。
3、峰值保持、平均值：
通过功能设置P2选择使用，在选择后，可以通过[#]键来启动或者停止选择功能。如：P2选择2，按[#]键，平均值灯亮，此时仪表自动判断，待相对稳定时，仪表开始计算显示平均值，并闪烁后显示平均值，当前重量回零后取消显示平均值，可以继续称量下一次平均值；P2选择3，在称重状态下，按[#]键，峰值灯亮，仪表处于自协峰值保持工作状态，可以保持最大称重数据，重量回零后，解除保持数据。
在上述操作中，可以随时按[#]键退出平均值/峰值保持状态；每次开机后要按[#]键此功能才能启动。
4、预置皮重和上下限报警：
正常称重状态下，长按[#]键，步骤如下：
1、称重状态下
2、长按[功能]键－－－－－[P00000]提示用户输入预置皮重。
3、按[#]键－－－－－进入步骤4
4、上限报警值－－－－－[H00000]按[#]键确认，进入步骤5
5、下限报警值－－－－－[L00000]按[#]键确认，进入步骤6
6、返回称重状态，此时上下限报警设置完毕，如需重新设置，重新2~5步骤。
（四）、标定说明（校准天平）
开机初始化过程中长按[#]键，即进入标定状态。
1）分度值设置
显示[d x] 按[除皮]键选择1、2、5、10、20、50，按[#]键确认，自动进入下一参数的设置。
2） 小数点设置
显示[P X]按[除皮]键选择0000、000.0、00.00、0.000，按[#]键确认，自动进入下一参数的设置。
3） 最大秤量设置
显示[FULL ] 按[除皮]键进入数字输入状态。数值输入参照“按键操作说明”，按[#]键确认，自动进入下一参数的设置。
4） 零点标定：
显示[nOLOAD ] 秤台上无物，等到稳定指示灯亮，按[#]键，零点标定完成，进入量程标定状态。
5） 满量程标定：
显示[AdLOAD] 在秤台上放置满量程砝码，待稳定后，按[除皮]键进入输入状态，显示[000000]，数值输入参照“按键操作说明”，按[#]键确认，结束满量程标定状态。
显示[ End]
6） 按[清除]键，返回到称重状态，新标定参数生效。
（五）、用户功能设置
在称重状态下，按[功能]键大于5秒，进入用户设置模式，用户设置模式有P1~P14十四种参数设置，按[除皮]键进行数值更改，按[*]键选择下一个参数。参数描述如下：
1、P1 X（单位转换）
X＝1 g显示
X＝2 Lb显示
2、P2 X（称重模式）
X＝1 一般称重模式
X＝2 开启平均值模式
X＝3 开户峰值保持模式
3、P3 X（波特率设置）
X＝1 9600
X＝2 4800
X＝3 2400
X＝4 1200
4、P4 X（RS232输出净重、毛重、皮重选择）
X＝1 输出净重
X＝2 输出毛重
X＝3 输出皮重
5、P5 X（RS232输出方式选择）
X＝1 不发送（RS232停止）
X＝2 连续发送
X＝3 稳定时连续发送
X＝4 命令方式
X＝5 RS232大屏幕通信格式
X＝6 扩展用
6、P6 X（省电功能设置）
X＝1 关闭省电
X＝2 省电方式1，约30秒
X＝3 省电方式2，约60秒
X＝4 省电方式3，约30秒，只有按键才能退出省电状态
X＝5 省电方式4，约60秒，只有按键才能退出省电状态
7、P7 X（零点跟踪范围）
X＝1 0.5e
X＝2 1.0e
X＝3 1.5e
X＝4 2.0e
X＝5 2.5e
X＝6 3.0e
X＝7 5.0e
X=8 标上跟踪
8、P8 X（置零键范围）
X＝1 2%FS
X＝2 4%FS
X＝3 10%FS
X＝4 20%FS
X＝5 100%FS
X＝6 禁止手动置零
9、P9 X（开机零点范围）
X＝1 2%FS
X＝2 4%FS
X＝3 10%FS
X＝4 20%FS
X＝5 100%FS
X＝6 禁止开机置零
10、P10 X（数字滤波时间强度）
X＝1 快
X＝2 中
X＝3 慢
11、P11 X（稳定时间）
X＝1 快
X＝2 中
X＝3 慢
12、P12 X（稳定幅度）
X＝1 低
X＝2 中
X＝3 高
13、P13 X（电量指示刷新时间）
X＝1 慢
X＝2 快
14、P14 X（显示设置）
X＝1 亮度1
X＝2 亮度2
X＝3 亮度3
X＝4 亮度4
X＝5 亮度5
X＝6 亮度6
（六）、信息提示出错说明
[Err 1]加载内码太小或传感器量程选择太在
[Err 2] 超出手动置零范围
[Err 3] 开机时零位过高或秤台上有重物
[Err 8] 传感器信号线接反，请正确连接传感器线
[----------] 超出显示范围
[A oL] 累计次数或者累计总重超出范围，此时不再累计，应清除后操作
（七）、注意事项
1、在插拔传感器联扫线前，必须先切断仪表电{关机}！
2、在插拔能讯联接线前，必须先切断仪表电源
3、显示面板上有四等级电量显示，分别代表电池的电压为：6.19V、5.99V、5.77V、5、55V。最后一个灯熄灭仪表将自动关机。
4、正常使用中，电池每次充满电大约需要10~16小时。
六、售后保障
任何产品都会在使用过程中造成各种各样的损坏，这时候维修就是一个很重要的问题，如果维修不及时可能会造成生产线停工，耽误产品交期，介于电池行业的特殊性，我司针对该情况在产品保修方面作出如下调整：
1、如果天平在使用过程中，有任何技术问题，可以随时拔打我司技术人员手机，随时沟通。
2、天平在损坏后。我司尽最短时间给予维修，小问题现场修好，现场修不好需带回公司返修的，提供备用天平，直至修好后再予以换回。
3、传感器部分保修1年，线路控制部分保修18个月。
七、案例
深圳比克电子、东莞鸿宝锂电、威宝电子、东莞易升电池、深圳华粤宝公司
