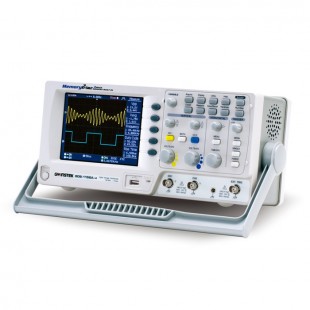

台湾固纬 GDS-1152A-U 数字存储示波器
GDS-1152A-U 数字存储示波器介绍
2通道，150M的频宽
双取样模式：最大1GSa / s的即时取样率以及25GSa / s的等效取样率
内2M超大记忆体
垂直电压提供灵敏度2mV〜10V/DIV范围
水平时间扫描范围1ns的〜 50s/div触发
全系列5.6“彩色无亮点TFT LCD
数学运算提供+， - ，X，FFT，FFTrms，缩放FFT
支持27项自动量测功能
的USB主机和USB设备接口
围棋/ NOGO功能
数据记录器
终身保固
GDS-1152A-U 数字存储示波器技术参数
| GDS-1072A-U | GDS-1102A-U | GDS-1152A-U | |
|
垂直系统 |
|||
| 通道数 | 2 | ||
| 带宽 | DC〜70MHz的（的-3dB） | DC〜100MHz的（的-3dB） | DC〜150MHz的（的-3dB） |
| 上升时间 | <约5ns的 | <约3.5ns的 | <约2.3ns |
| 灵敏度 | 为2mv/div〜10V/DIV（1-2-5步进） | ||
| 精确度 | ±（3％×|读出数值| +0.1格+ 1mV的） | ||
| 输入耦合 | 交流，直流和接地 | ||
| 输入阻抗 | 1MΩ±2％，〜15pF的 | ||
| 极性 | 正向，反向 | ||
| 最大输入 | 300V（DC + AC峰值），CATII | ||
| 波形信号处理 | +， - 中，x，FFT FFTrms，缩放FFT | ||
| 偏移范围 |
为2mv/div〜50mV/div：±0.4V 100mV/div ~~ 500mV/div：±4V 1V/DIV报5V/DIV：±40V 10V/DIV：±300V |
||
| 带宽限制 | 20MHz的（3分贝） | ||
|
触发系统 |
|||
| 触发源 | CH1，CH2，电源，外部触发 | ||
| 触发模式 | 自动，普通，单次，TV，边沿，脉宽 | ||
| 触发耦合 | AC，DC，低频抑制，高频抑制，噪声抑制 | ||
| 灵敏度 | DC〜25MHz的：约0.5div或为5mV | ||
|
外部触发 |
|||
| 范围 | ±15V | ||
| 灵敏度 | DC〜25MHz的：〜50mV的25M〜150MHz的：〜15mV的 | ||
| 输入阻抗 | 1MΩ±2％，〜15pF的 | ||
| 最大输入 | 300V（DC AC峰值），CATII | ||
|
水平系统 |
|||
| 扫瞄范围 | 1ns/div〜50s/div触发（1-2.5-5步进）;滚动模式：250ms/div〜50s/div触发 | ||
| 显示模式 | 主时基，窗口，窗口放大，滚动，XY | ||
| 准确度误差 | ±0.01％ | ||
| 前置触发 | 最大10格 | ||
| 后置触发 | 1000 DIV | ||
|
XY模式 |
|||
| X-轴输入 | 通道1 | ||
| Y-轴输入 | 通道2 | ||
| 相位移 | ±3°在100kHz的 | ||
|
信号获取系统 |
|||
| 实时采样率 | 最大最大1GSa / s的 | ||
| 等效采样率 | 最大25GSa / s的 | ||
| 垂直分辨率 | 8位 | ||
| 记录长度 | 最大2万点 | ||
| 获取模式 | 采样，峰值侦测，平均 | ||
| 峰值测量 | 10ns的（500ns/div ~~ 10S/DIV） | ||
| 平均次数 | 2，4，8，16，32次，64次，128次，256 | ||
|
游标及测量系统 |
|||
| 电压测量 | VPP，妖女，VHI V平均值，均方根值，最大值，最小值，V 升 Ø上升前冲/过冲，秋季前冲/过冲 | ||
| 时间测量 | 频率，周期，上升时间，下降时间，正脉宽，负脉宽，占空比 | ||
| 延迟测量 | 8种时间延迟量测 | ||
| 游标测量 | ΔV ΔT |
||
| 计频器 |
分辨率：6位 |
||
|
控制面板功能 |
|||
| 自动设定 | 自动调整垂直系统，水平系统，触发电平 | ||
| 存储 | 高达15组面板设定 | ||
| 波形存储 | 15组波形 | ||
|
显示系统 |
|||
| TFT LCD | 5.7英吋 | ||
| 显示分辨率 | 234×320点 | ||
| 显示格线 | 8×10格 | ||
| 显示亮度 | 可调整 | ||
|
接口 |
|||
| USB设备 | USB1.1＆2.0全速兼容（不支持印表机和FLASH闪存） | ||
| USB主机 | 图像（BMP），波形数据（CSV），和面板设定（SET） | ||
|
电源 |
|||
| 电压范围 | AC 100V〜240V，48赫兹〜63HZ，自动选择 | ||
|
其他功能 |
|||
| 多国语言选单 | 有 | ||
| 即时帮助 | 有 | ||
|
附件 |
|||
| 用户手册×1 电源线×1 GTP-150A-2探棒（10:1 / 1:1）×2 |
|||
| 尺寸和重量 | |||
| 310（宽）x 142（H）×140（深）毫米 约2.5千克 |
|||
GDS-1152A-U 数字存储示波器配件
电源线×1，操作手册×1
探头GTP-150A-2或相当于150MHz的（10:1 / 1 ：1）被动式测棒GDS-1152A-U（每通道一支）
选购配件
GSC-006便携式软性背包
GTL-110 BNC-BNC测试电缆线
GTL-242 USB 2.0 AB类型电缆线
