一、用途

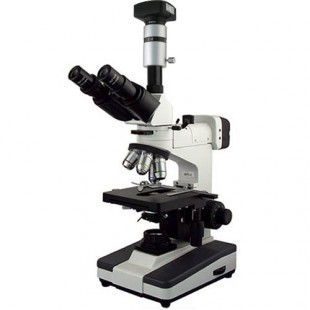

BM-12D 电脑透反射显微镜采用了反射和透射两种照明形式，并配有偏光装置。在反射光照明下可进行明场和偏光观察，又可在透射光照明下作明场观察，采用电光源，亮度可连续调节，铰链式镜筒30°倾斜，可360度自由转动。
本仪器造型新颖、性能良好、使用方便可靠，可供工厂、高等院校、科研机构及电子工业部门作金相、矿相、晶体、微电子等方面的试验与分析研究之用。
二、技术规格
1、目镜：
|
类 别 |
放大倍数 |
视场直径 |
|
平场目镜 |
10X |
Φ18mm |
|
16X |
Φ11mm |
|
|
10X(可调焦0.1mm尺) |
Φ18mm（选购） |
2、物镜：
|
类 别 |
放大倍率 |
数值孔径 |
工作距离 |
|
物镜 |
4X |
0.10 |
37.5mm |
|
10X |
0.25 |
7.31mm |
|
|
40X |
0.65 |
0.63mm |
|
|
100X（油） |
1.25 |
0.18mm |
3、载物台尺寸：双层移动平台，平台尺寸：140mm×140mm 移动范围：75mm×40mm
4、瞳距：55-75 mm
5、调焦装置：30 mm粗微动调焦同轴机构 微调格值0.002mm
6、聚光镜：N.A.1.25可调中阿贝聚光镜带可变光栏
7、光源：反射照明，卤素灯AC85V-230V，6V/20W；透射照明，卤素灯AC85V-230V，6V/20W，亮度可调
8、滤色片：插板式滤色片：绿色、蓝色、黄色
9、偏光装置：检偏镜可360°转动，起偏镜、检偏镜均可移出光路
10、计算机成像系统：
(1)数字CMOS摄像机，500万像素。带几何测量分析软件。该软件对点、线、圆及弧、直线度、圆度、面积等测量。
(2)MCL-Z 适配镜
(3)电脑自购
三、选购
1、数字CMOS摄像机，300万/1000万像素
2、数码摄像机系统：便携式数码摄像机、数码图像适配镜（摄像型）、转接环
四、仪器成套性
|
序 号 |
名称 |
单位 |
数量 |
|
1 |
显微镜主体 |
台 |
1 |
|
2 |
三目镜筒 |
只 |
1 |
|
3 |
平场目镜：10X/Φ18㎜、16X/Φ11㎜ |
只 |
各2 |
|
4 |
物镜：4X、10X、40X、100X(油） |
只 |
各1 |
|
5 |
三目镜直筒管（配三目镜筒） |
只 |
1 |
|
6 |
滤色片（黄、蓝、绿） |
片 |
各1 |
|
7 |
香柏油 |
瓶 |
1 |
|
8 |
灯泡（6V20W)、保险丝（1A） |
只 |
各1（备用） |
|
9 |
电源线（或者连接在显微镜主体上） |
根 |
1 |
|
10 |
起片镜 |
片 |
1 |
|
11 |
验片镜 |
片 |
1 |
|
12 |
滤色片插片：黄、蓝、绿 |
片 |
1 |
|
13 |
数字CMOS摄像机 |
只 |
1 |
|
14 |
适配镜（MCL-Z） |
只 |
1 |
|
15 |
产品使用说明书 |
份 |
1 |
|
16 |
产品合格证明 |
份 |
1 |
|
17 |
产品保修卡 |
份 |
1 |
